【原標(biāo)題】無水納米脫酸技術(shù)在民國酸化紙脫酸中的應(yīng)用與效果評(píng)估研究。

紙張酸化會(huì)導(dǎo)致紙張機(jī)械強(qiáng)度降低，發(fā)黃發(fā)脆，縮短使用壽命，增加其二次破損風(fēng)險(xiǎn)，已成為當(dāng)前威脅檔案實(shí)體安全的重要因素。特別是民國時(shí)期形成的大量機(jī)制紙檔案，酸化程度尤為嚴(yán)重，亟待脫酸搶救。非水相脫酸法融合納米技術(shù)因其有機(jī)溶劑安全、對(duì)字跡破壞小、對(duì)紙張纖維結(jié)構(gòu)影響小等優(yōu)勢(shì)，已在國外廣泛運(yùn)用幾十年。無水納米脫酸技術(shù)在國內(nèi)應(yīng)用起步于4~5年前，雖市場(chǎng)上涌現(xiàn)出眾多脫酸產(chǎn)品和配套技術(shù)，為實(shí)際脫酸搶救工作提供了多種選擇，但也帶來了些難題：一方面，國內(nèi)外紙張成分、工藝和性能均存在差異，國外技術(shù)應(yīng)用于國內(nèi)能否取得滿意的效果，還有待實(shí)踐的驗(yàn)證；另一方面，不同品牌的脫酸劑表現(xiàn)是否有顯著差異，應(yīng)挑選何種脫酸劑進(jìn)行大規(guī)模脫酸搶救實(shí)踐，還有待進(jìn)一步研究。

本研究選擇三種市場(chǎng)口碑較好的脫酸劑，實(shí)施兩種手動(dòng)脫酸工藝，通過自然老化和人工加速老化處理，跟蹤了民國手工紙脫酸后酸度、白度、機(jī)械強(qiáng)度等性能隨時(shí)間的變化，以評(píng)估無水納米脫酸技術(shù)的脫酸效果，為后續(xù)大規(guī)模脫酸搶救工作提供參考。

1 實(shí)驗(yàn)材料和步驟

1.1 實(shí)驗(yàn)材料

《于湖居士文集》1-6冊(cè)（民國時(shí)期出版）、市售無水納米脫酸劑（選用三個(gè)品牌，命名為脫酸劑A、脫酸劑B、脫酸劑C）、精密噴壺、便攜式酸度測(cè)試儀（哈納 HI99171）、拉力測(cè)試儀（英特耐森 IMT-Tensile 02）、耐折度測(cè)試儀（英特耐森 IMT-205A）、全自動(dòng)色度儀（紙邦 ZB-A）。

1.2 實(shí)驗(yàn)步驟

手動(dòng)噴淋脫酸：以精密噴壺為工具，加壓后勻速均勻噴淋，保證紙張潤濕。

手動(dòng)浸泡脫酸：將適量脫酸劑傾倒于方形容器內(nèi)，將待脫酸紙張平鋪浸沒于脫酸劑之中，紙張立刻被浸透，靜置3秒撈出紙張，平鋪晾干。

干熱老化：在105℃條件下老化72小時(shí)，參照GB/T 464-2008《紙和紙板的干熱加速老化》。

濕熱老化：在80℃、65%相對(duì)濕度條件下老化72小時(shí)，參照GB/T 22894-2008《紙和紙板加速老化濕潤老化》。

2 實(shí)驗(yàn)結(jié)果與討論

2.1 酸度

當(dāng)脫酸劑接觸到紙張時(shí)，氧化鎂顆粒滲透進(jìn)入紙內(nèi)孔洞并通過靜電力緊緊地吸附，與空氣中的水份結(jié)合形成氫氧化鎂，在空氣中二氧化碳的作用下，氫氧化鎂轉(zhuǎn)變?yōu)樘妓徭V，碳酸鎂中和紙內(nèi)的酸，發(fā)揮脫酸作用。

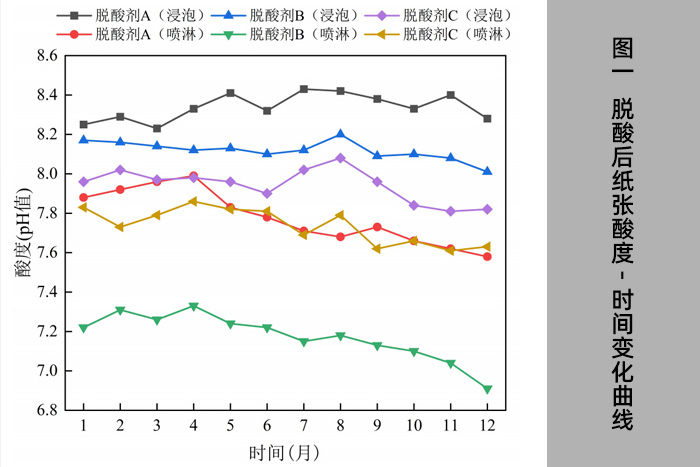

本階段紙張酸度跟蹤測(cè)試結(jié)果如圖1所示：脫酸前紙張pH為4.8，是老化酸性紙，脫酸后紙張pH達(dá)到7.0~8.0，呈弱堿性，三種脫酸劑均能使紙張維持12個(gè)月弱堿性或中性。隨時(shí)間推移，氧化鎂不斷消耗，紙張pH值下降，即發(fā)生返酸現(xiàn)象。比較兩種脫酸工藝發(fā)現(xiàn)：浸泡脫酸更為均勻，紙張抗酸能力更強(qiáng)，返酸較緩慢，而噴淋脫酸效果不均勻，返酸相對(duì)較快，但實(shí)施便捷。浸泡脫酸時(shí)，脫酸劑A抗返酸能力最強(qiáng)，pH保持較穩(wěn)定；脫酸劑C抗返酸能力次之；脫酸劑B抗返酸能力最差。噴淋脫酸中，脫酸劑C抗返酸能力最強(qiáng)；脫酸劑A 與脫酸劑B抗返酸能力相當(dāng)。

2.2 白度

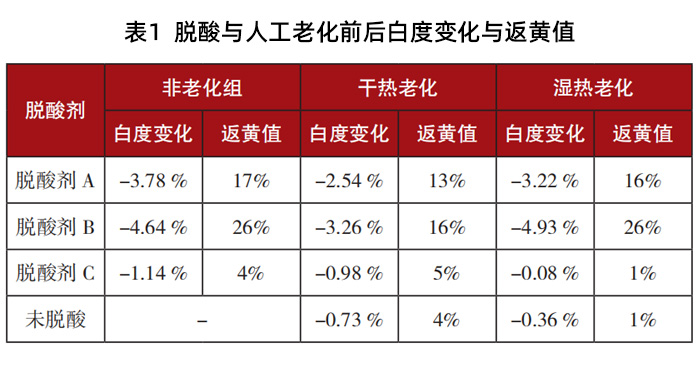

白度是反映紙張表面顏色的重要指標(biāo)，也是衡量脫酸劑是否安全的重要評(píng)判標(biāo)準(zhǔn)，安全可靠的脫酸劑不應(yīng)對(duì)紙的白度造成過大影響。本次測(cè)試的民國書籍用紙老化程度大，表面呈暗黃色，初始白度為34.44%。如表1所示，經(jīng)浸泡脫酸和加速老化后，紙張均出現(xiàn)了不同程度的白度下降即返黃現(xiàn)象，返黃程度可以用返黃值表示，從高到低為：脫酸劑B > 脫酸劑A > 脫酸劑C，脫酸劑B與脫酸劑A返黃肉眼可見，脫酸劑C變色程度肉眼較難分辨。鄭麗新、陳炳銓等人也報(bào)道了同樣的現(xiàn)象，主要是由于紙張中木質(zhì)素和半纖維素發(fā)色基團(tuán)與 OH- 反應(yīng)，分子結(jié)構(gòu)發(fā)生重排、異構(gòu)化、共軛鏈延長等生成新發(fā)色基團(tuán)。

2.3 抗張強(qiáng)度

紙張的老化會(huì)加劇紙張的酸化，紙張的機(jī)械性能也隨之降低。采用人工加速老化法對(duì)紙樣進(jìn)行處理，模擬自然老化過程，用抗張指數(shù)來表征抗張性能變化。

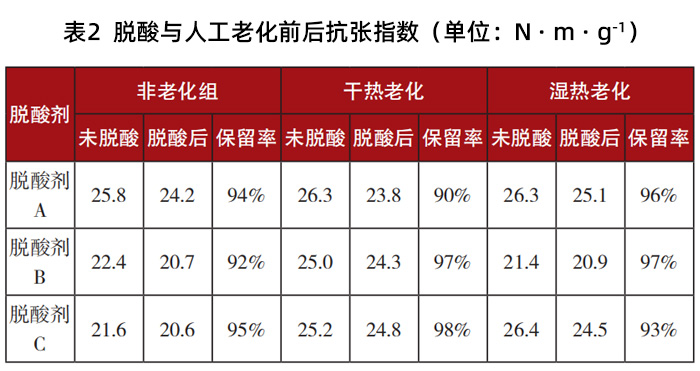

由表2可知，脫酸后抗張指數(shù)會(huì)有一定程度下降，但保留率在90%以上，下降程度不大。這與溶劑影響有關(guān)，張玉芝等在研究全氟庚烷作為紙張脫酸載體的安全性時(shí)也發(fā)現(xiàn)了相同現(xiàn)象。脫酸后紙張經(jīng)人工老化，保留率均在90%以上，即對(duì)紙張抗張強(qiáng)度影響不大。

2.4 耐折度

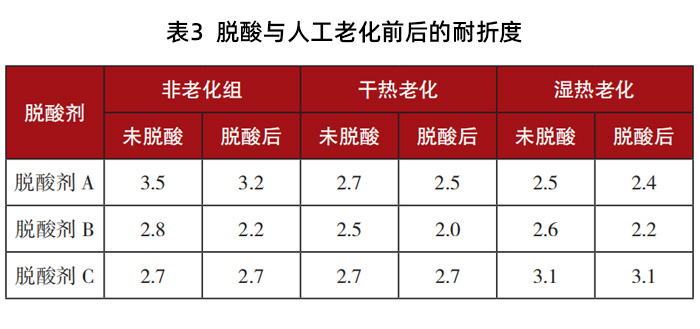

如表3可知，經(jīng)脫酸劑C脫酸后耐折度無變化，經(jīng)人工濕熱、干熱老化后耐折度也無變化。而脫酸劑B與脫酸劑A脫酸后耐折度下降，且經(jīng)人工老化后，耐折度與未脫酸老化樣品相比均下降。

3 結(jié)論

本次測(cè)試的民國書籍用紙為手工紙，其紙張厚度均一性較差，酸度為4.8，表面呈暗黃色，老化程度嚴(yán)重。利用無水納米脫酸劑，通過噴淋、浸泡脫酸工藝對(duì)民國書籍進(jìn)行脫酸處理，自然條件下和人工老化后的性能跟蹤結(jié)果表明：

（1）自然老化情況下，三種脫酸劑均能使紙張維持12個(gè)月弱堿性。

（2）脫酸不影響紙張厚度，但會(huì)在一定程度上使紙張表面變暗、泛黃加深，三種脫酸試劑變色情況由強(qiáng)到弱排序?yàn)椋好撍釀〢、脫酸劑B、脫酸劑C。

（3）三種脫酸劑均會(huì)降低紙張抗張強(qiáng)度，但影響不大；脫酸劑C不影響紙張耐折度，而脫酸劑A、脫酸劑B會(huì)在一定程度造成耐折度下降。

（4）浸泡脫酸均一性好，紙張抗酸能力更強(qiáng)；噴淋脫酸工藝操作便捷，但脫酸效果的均一性不佳。

綜合來看，利用脫酸劑C結(jié)合浸泡脫酸工藝為現(xiàn)階段最佳脫酸方法，此方法對(duì)紙張顏色影響最小，對(duì)紙張機(jī)械性能影響小，自然老化脫酸效果達(dá)標(biāo)，返酸速度慢。

【發(fā)表平臺(tái)】四川檔案，2023年第5期〔總第235期〕P38-P40

【參考文獻(xiàn)】

[1] 劉家真. Bookkeeper脫酸應(yīng)用效果評(píng)價(jià)[J]. 蘭臺(tái)世界, 2020(1): 7.

[2] Zumbuhl S, Wuelfert S . CHEMICAL ASPECTS OF THE 脫酸劑 C DEACIDIFICATION OF CELLULOSIC MATERIALS: THE INFLUENCE OF SURFACTANTS[J]. Studies in conservation,2000, 46(3): p.169-180.

[3] 陳玲, 黃曉霞. 非水相MgO脫酸體系在紙質(zhì)檔案脫酸中的老化行為——以書寫紙為例[J]. 檔案學(xué)通訊, 2018(1): 6.

[4] Adam W. Washing,Spraying and Brushing. A Comparison ofpaper deacidification by magnesium hydroxide nanoparticles[J].Restaurator International Journal for the Preservation of Library & Archival Material, 2015, 36(1): 3-23.

[5] 鄭麗新, 陳炳銓. 紙質(zhì)檔案去酸引起紙張色變問題淺析——以浙江省檔案館館藏民國檔案修復(fù)項(xiàng)目紙張樣本為例[J]. 浙江檔案, 2021, 9: 63-65.

[6] 張?jiān)气P. 納米MgO對(duì)近現(xiàn)代紙質(zhì)文獻(xiàn)的脫酸保護(hù)研究[D]. 東南大學(xué),2020.

[7] 張玉芝, 徐森, 何子晨, 等. 全氟庚烷作為紙張脫酸載體的安全有效性研究[J]. 中華紙業(yè), 2022(018): 043.
