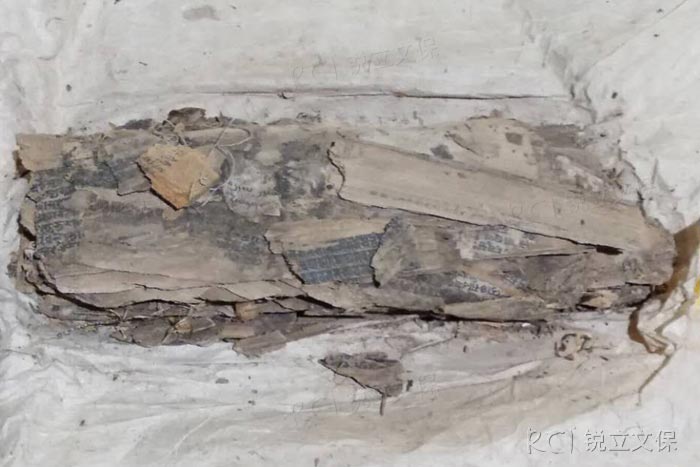

1、不同外界條件和老化時(shí)間對紙張pH的影響

可以看出紙張?jiān)谡婵諚l件下老化后pH與空白樣相比沒有顯著變化，說明紙張?jiān)谡婵諚l件下沒有明顯的酸化現(xiàn)象，即紙張內(nèi)部的酸性物質(zhì)（內(nèi)部酸）在水和空氣不存在時(shí)不易作用于紙張；在只有水存在的情況下，紙張pH有明顯降低的趨勢，這說明有水存在時(shí)，紙張中的內(nèi)部酸會(huì)酸化紙張；在水和二氧化碳（相當(dāng)于現(xiàn)實(shí)情況下空氣中的酸性氣體，即外部酸）同時(shí)存在的情況下，紙張pH降低趨勢更明顯，說明在水存在時(shí)，內(nèi)部酸和外部酸能同時(shí)作用，進(jìn)一步酸化紙張。

2、不同外界條件和老化時(shí)間對光澤度的影響

通過下圖可知，在不同的外界條件下，延長老化時(shí)間都會(huì)降低紙張光澤度，說明內(nèi)部酸和外部酸都會(huì)影響紙張的光澤度。

3、不同外界條件和老化時(shí)間對耐折度的影響

由下圖可以發(fā)現(xiàn)真空條件下紙張耐折度隨著老化時(shí)間延長降低趨勢明顯，說明紙張內(nèi)部酸能獨(dú)立作用于紙張，降低其機(jī)械性能；有水正在的條件下紙張耐折度和真空條件相比有下降趨勢，水和二氧化碳共同作用時(shí)，紙張的耐折度更低，說明內(nèi)部酸和外部酸能同時(shí)降低紙張的機(jī)構(gòu)性能

4、不同外界條件和老化時(shí)間對抗張強(qiáng)度的影響

由下圖可知真空條件下，隨著老化時(shí)間延長紙張抗張強(qiáng)度；在有水存在以及水和二氧化碳同時(shí)存在的條件下紙張的抗張強(qiáng)度降低趨勢更明顯，說明內(nèi)部酸和外部酸都能降低紙張的抗張強(qiáng)度，因此紙張的脫酸措施必須同時(shí)作用內(nèi)外部酸才能有效提高紙張強(qiáng)度。

內(nèi)容摘自南京工業(yè)大學(xué)/張曉麗的碩士學(xué)位論文《紙張文物的脫酸與加固保護(hù)研究》。
